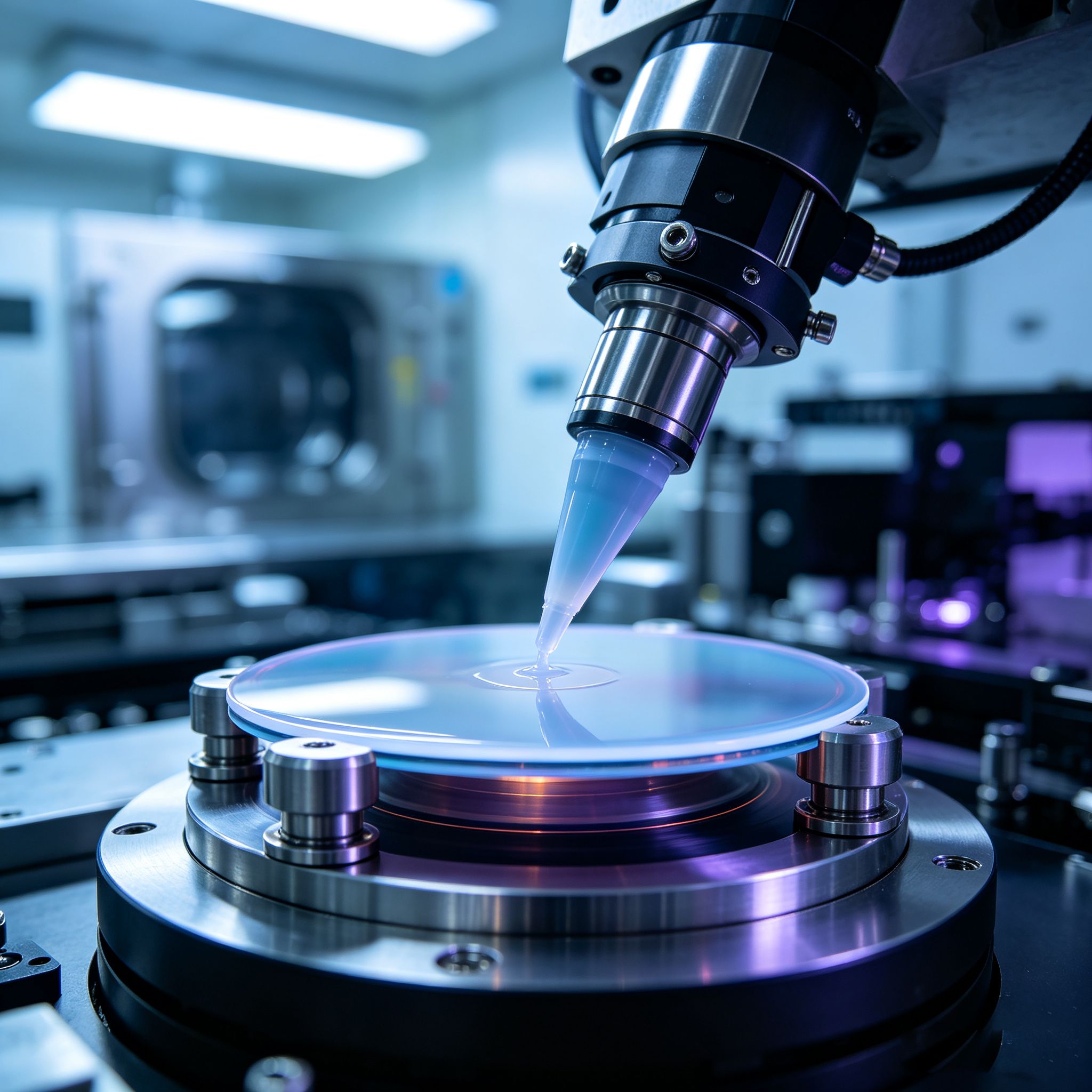

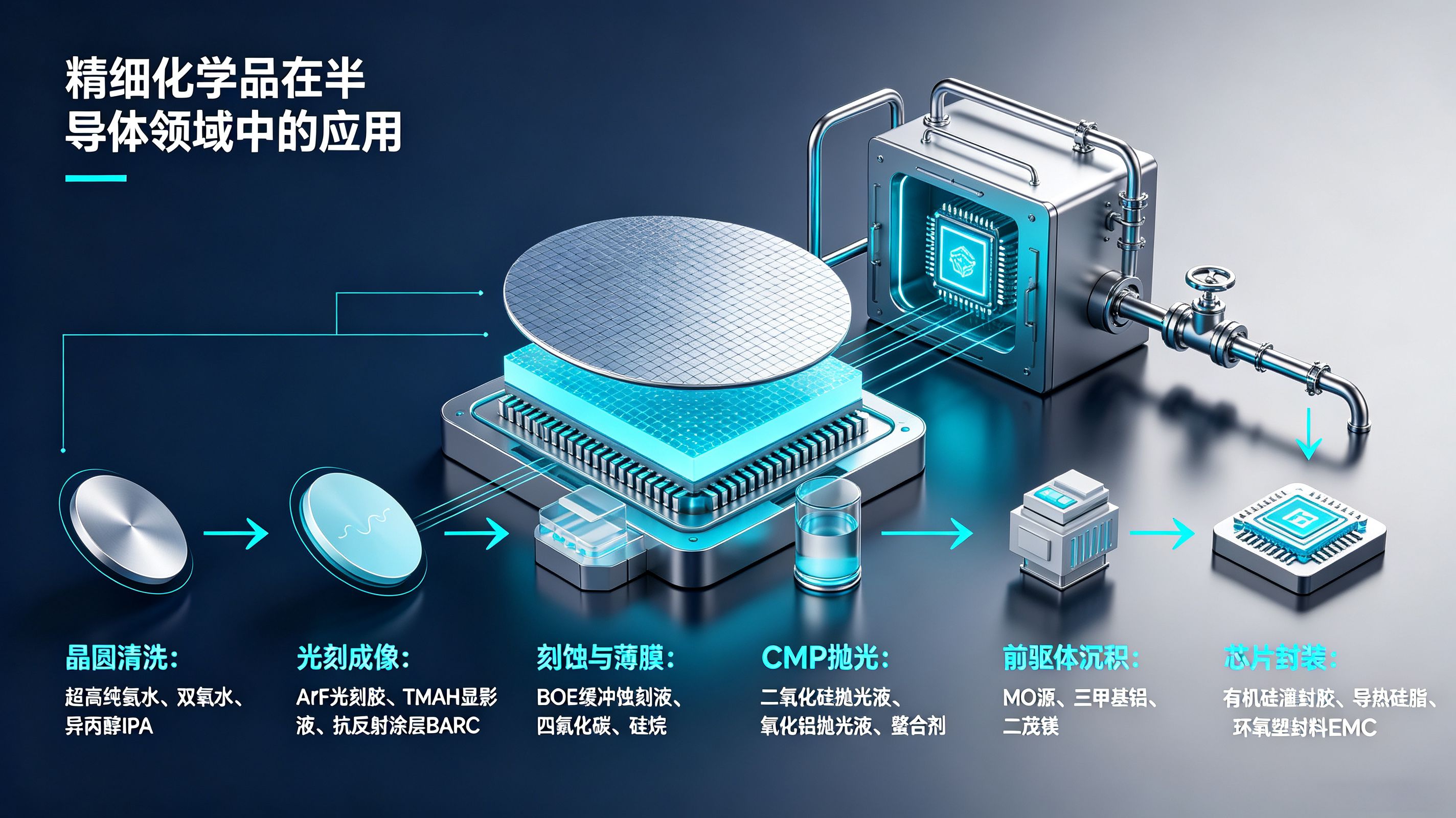

光刻是半导体晶圆图形化核心工序,光刻胶、显影液、剥离液、光刻稀释剂属于核心精细电子化学品。根据制程精度选用 G/I 线光刻胶、KrF、ArF 高端光刻胶,在晶圆表面均匀涂覆、曝光显影,复刻精密电路线路。配套显影液精准溶解曝光区域胶层,剥离液去除残余光刻胶残渣,保障微米至纳米级线路轮廓规整,直接决定芯片布线精度,是晶圆制造前端核心材料。

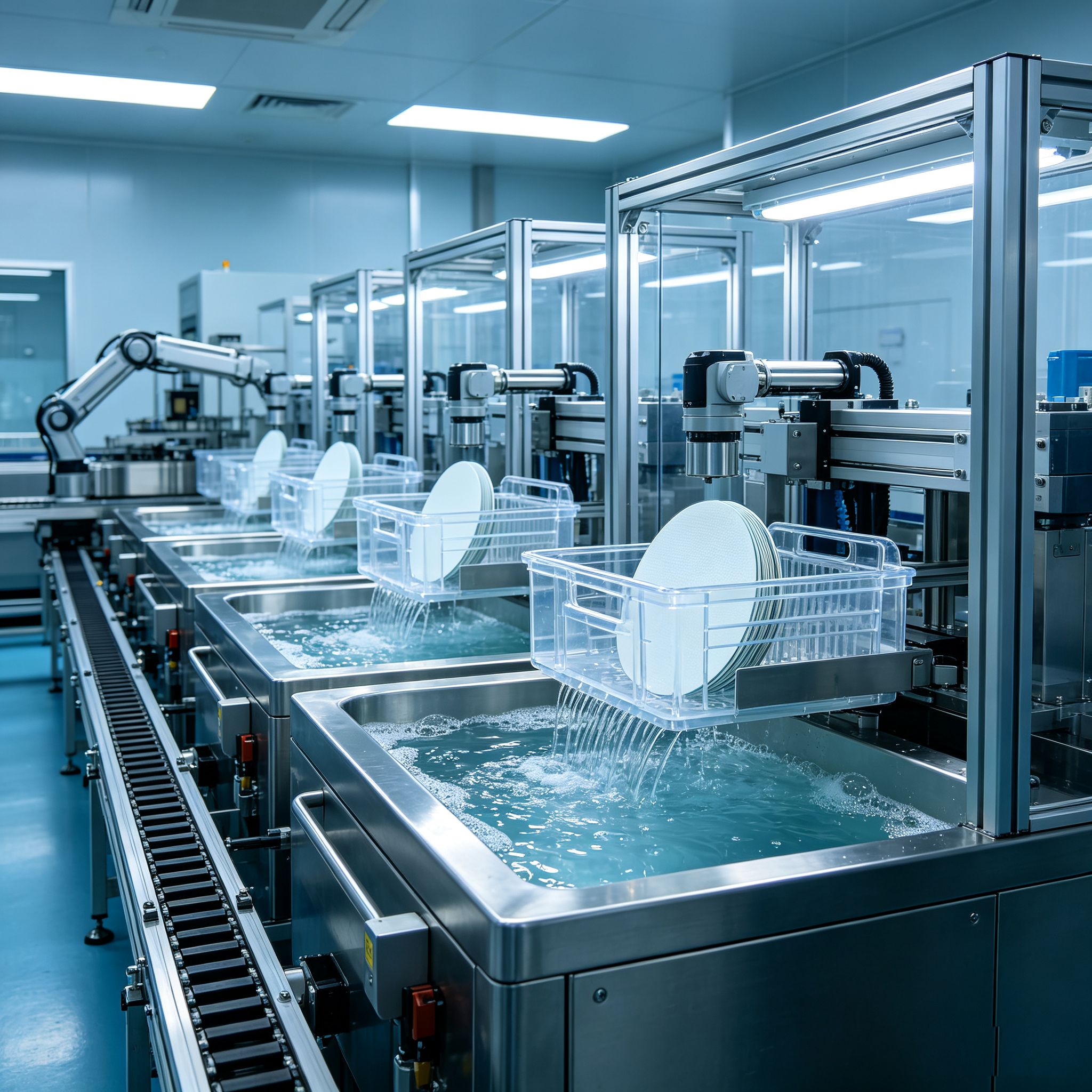

超高纯硫酸、氨水、双氧水、蚀刻液、清洗液构成晶圆清洗与蚀刻体系。晶圆经过研磨、镀膜后表面存在颗粒杂质、金属离子、氧化层,高纯 UP 级化学品分步清洗,去除粉尘与重金属污染;选择性蚀刻液精准刻蚀硅片、氧化硅、金属薄膜,实现沟槽、通孔成型。试剂金属杂质含量控制在 ppb 级别,避免芯片漏电、良率失效。

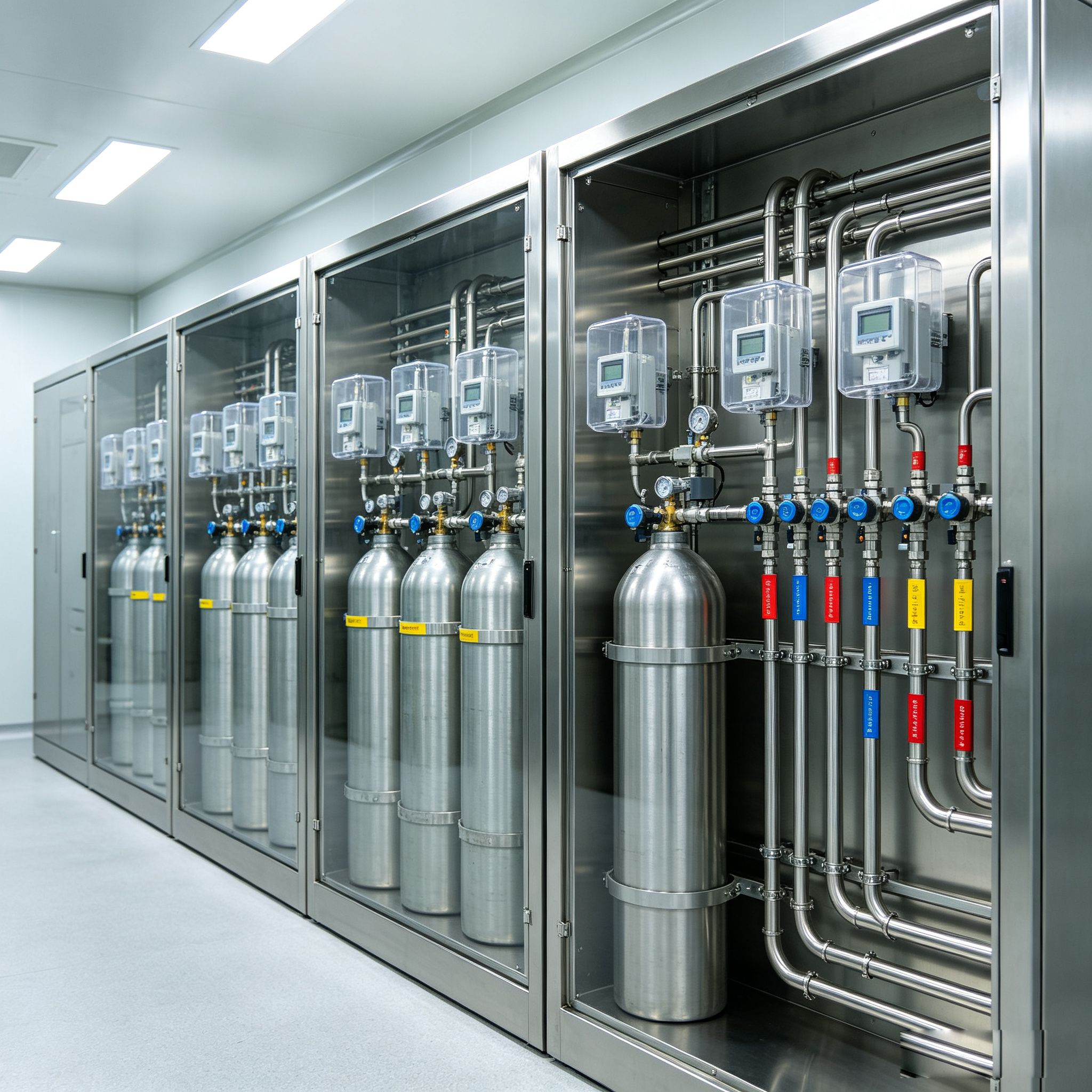

含氟蚀刻气体、硅源前驱体、硼磷掺杂试剂用于薄膜沉积与离子掺杂。通过气态精细化学品化学气相沉积(CVD)生长多晶硅、氮化硅绝缘薄膜;掺杂试剂改变硅片导电类型,形成 PN 结,构建晶体管核心结构。特种气体纯度、配比精度把控晶圆薄膜均匀性,保障芯片导通、开关电气性能稳定。

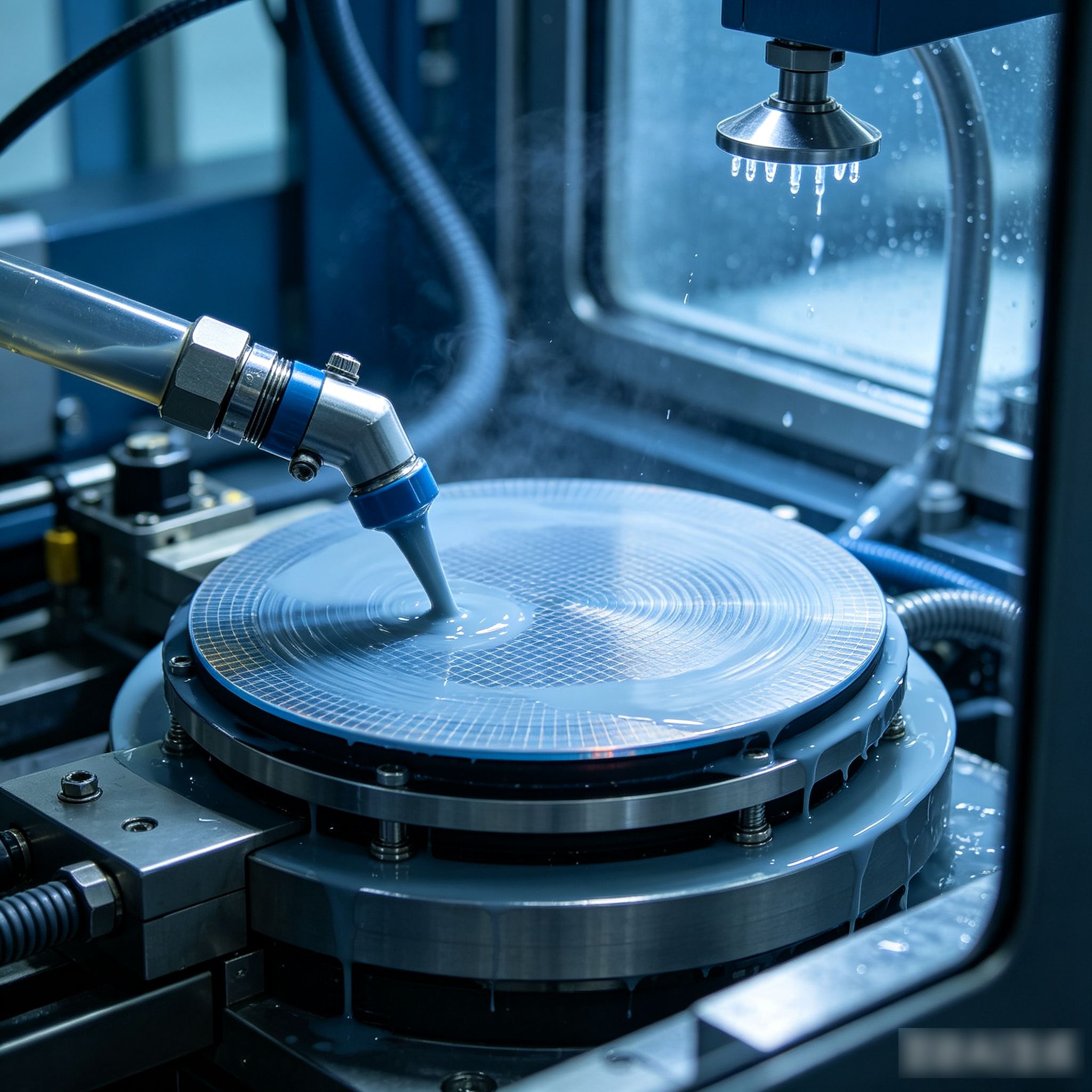

化学机械抛光液由磨料颗粒、氧化剂、螯合剂复配而成,用于晶圆全局平坦化。晶圆多层薄膜堆叠后表面凹凸不平,抛光液结合抛光垫,依靠化学腐蚀 + 机械研磨整平硅片、铜布线层,为下一道光刻工序提供平整基底。搭配后清洗助剂去除抛光残留颗粒,防止布线短路缺陷。

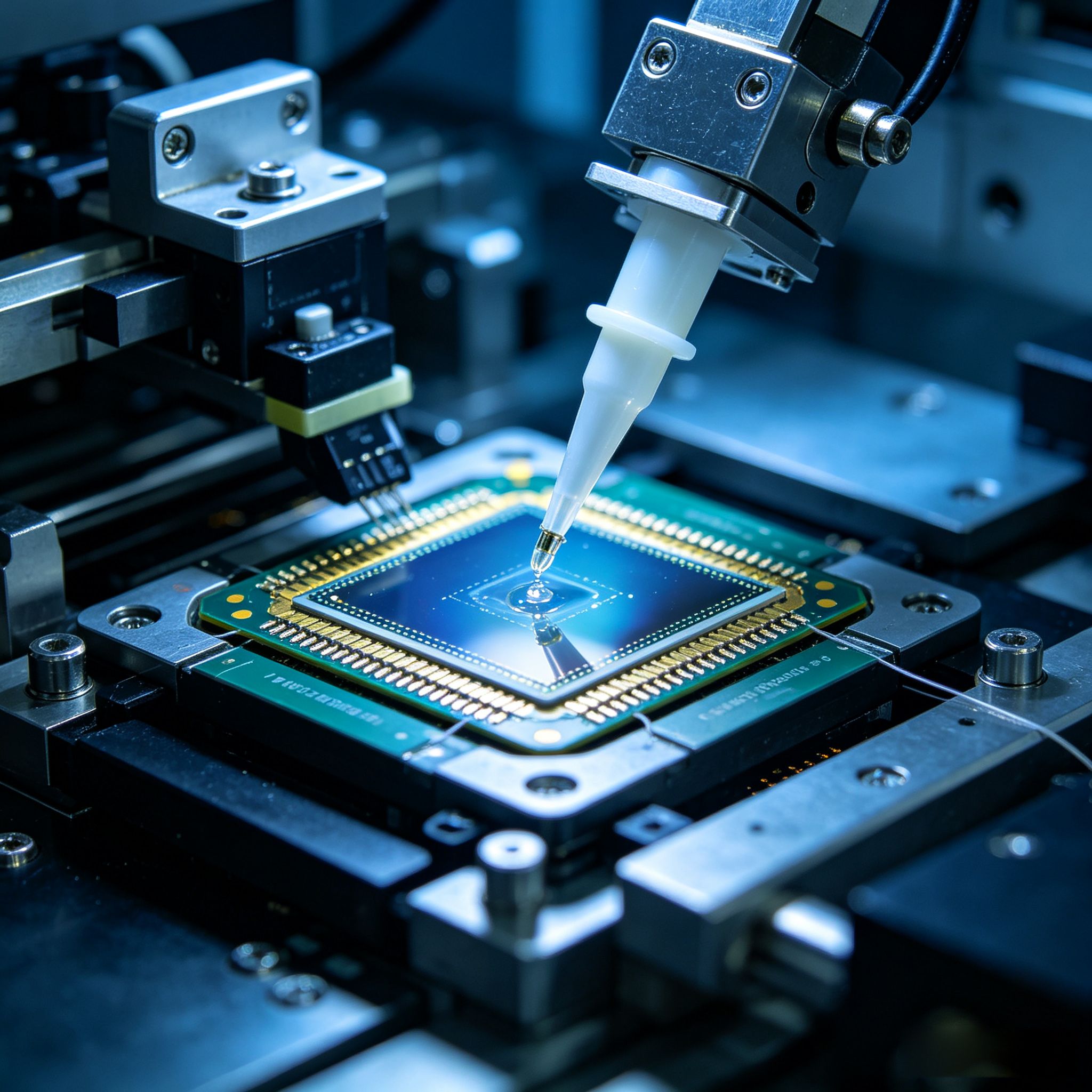

环氧塑封料、底部填充胶、导电银胶、助焊剂应用于芯片封装环节。环氧塑封料包裹芯片晶圆,隔绝水汽、粉尘、机械撞击;底部填充胶填充芯片与基板缝隙,缓冲热胀冷缩应力;高纯度助焊剂保障芯片引脚焊接牢靠,减少虚焊、氧化问题,提升成品芯片使用寿命与环境适应性。
